Harmonische versnellingskopmodel SHF-H-14 / SHF-H-17 / SHF-H-20 / SHF-H-25 / SHF-H-32. SHF-H type is het holle type met middenopening van GIGAGER harmonische aandrijving serie. GIGAGER harmonische vertragingskast wordt veel gebruikt in robotverbindingen met kenmerken van hoge stijfheid, compact ontwerp, hoog rendement, hoog koppel met een concurrerende prijs.

1. Wat zijn de producteigenschappen van GIGAGER Harmonic Drive?

• Hoge kostenprestaties

• Hoog koppel

• Lage speling

• Hoog rendement

2. SHF Hollow Series Harmonic Drive

Serie	Type	spec	Overbrengingsverhouding
SHF	H (Hollow)	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

Raadpleeg de bijgevoegde catalogus voor meer series CSF, SHD en CSD. (download de PDF op deze pagina)

Model: SHF-H-14

items		Overbrengingsverhouding
items		30K	50K	80K	100K
Rated Torque (Input 2000r / min)	nm	3.8	5.1	7.4	7.4
Toegestaan maximumkoppel (Start • Stop)	nm	8.6	17	22	27
Toegestane maximale waarde van het gemiddelde belastingkoppel	nm	7.8	6.6	10.5	10.5
Onmiddellijk toegestane maximale torsie	nm	16	33	45	51
Toegestane maximale rotatiesnelheid van invoer	r / min	8000	8000	8000	8000
Toelaatbare rotatiesnelheid gemiddelde invoer	r / min	3500	3500	3500	3500
Terugslag	Arc sec	≦ 20	≦ 20	≦ 10	≦ 10
Ontworpen levensduur	uur	10000	10000	15000	15000

Model: SHF-H-17

items		Overbrengingsverhouding
items		30K	50K	80K	100K
Rated Torque (Input 2000r / min)	nm	8.4	15.2	21	23
Toegestaan maximumkoppel (Start • Stop)	nm	15.2	32	41	52
Toegestane maximale waarde van het gemiddelde belastingkoppel	nm	11.5	25	26	38
Onmiddellijk toegestane maximale torsie	nm	29	66	83	108
Toegestane maximale rotatiesnelheid van invoer	r / min	7000	7000	7000	7000
Toelaatbare rotatiesnelheid gemiddelde invoer	r / min	3500	3500	3500	3500
Terugslag	Arc sec	≦ 20	≦ 20	≦ 10	≦ 10
Ontworpen levensduur	uur	10000	10000	15000	10000

Model: SHF-H-20

items		Overbrengingsverhouding
items		30K	50K	80K	100K	120K
Rated Torque (Input 2000r / min)	nm	14	24	32	38	38
Toegestaan maximumkoppel (Start • Stop)	nm	26	53	70	78	83
Toegestane maximale waarde van het gemiddelde belastingkoppel	nm	19	32	45	47	47
Onmiddellijk toegestane maximale torsie	nm	48	93	121	140	140
Toegestane maximale rotatiesnelheid van invoer	r / min	6000	6000	6000	6000	6000
Toelaatbare rotatiesnelheid gemiddelde invoer	r / min	3500	3500	3500	3500	3500
Terugslag	Arc sec	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10
Ontworpen levensduur	uur	10000	10000	15000	15000	15000

Model: SHF-H-25

items		Overbrengingsverhouding
items		30K	50K	80K	100K	120K	160K
Rated Torque (Input 2000r / min)	nm	26	37	60	64	64	64
Toegestaan maximumkoppel (Start • Stop)	nm	48	93	130	149	159	167
Toegestane maximale waarde van het gemiddelde belastingkoppel	nm	36	52	83	103	103	103
Onmiddellijk toegestane maximale torsie	nm	90	177	242	270	289	298
Toegestane maximale rotatiesnelheid van invoer	r / min	5500	5500	5500	5500	5500	5500
Toelaatbare rotatiesnelheid gemiddelde invoer	r / min	3500	3500	3500	3500	3500	3500
Terugslag	Arc sec	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10	≦ 10
Ontworpen levensduur	uur	10000	10000	15000	15000	15000	15000

Model: SHF-H-32

items		Overbrengingsverhouding
items		50K	80K	100K	120K
Rated Torque (Input 2000r / min)	nm	72	112	130	130
Toegestaan maximumkoppel (Start • Stop)	nm	205	289	325	335
Toegestane maximale waarde van het gemiddelde belastingkoppel	nm	103	159	208	205
Onmiddellijk toegestane maximale torsie	nm	363	540	635	652
Toegestane maximale rotatiesnelheid van invoer	r / min	4500	4500	4500	4500
Toelaatbare rotatiesnelheid gemiddelde invoer	r / min	3500	3500	3500	3500
Terugslag	Arc sec	≦ 20	≦ 10	≦ 10	≦ 10
Ontworpen levensduur	uur	10000	15000	15000	15000

3. Waarom kiezen voor GIGAGER?

4. Gerelateerde kennis

Geschiedenis van Harmonic Drive

Het basisconcept van strain wave gearing (SWG) werd geïntroduceerd door CW Musser in zijn patent uit 1957. Het werd voor het eerst met succes in 1960 door USM Co. en later door Hasegawa Gear Works, Ltd. onder licentie van USM gebruikt. Later werd Hasegawa Gear Works, Ltd. Harmonic Drive Systems Inc. gevestigd in Japan en USM Co. Harmonic Drive-divisie werd Harmonic Drive Technologies Inc.

De elektrisch aangedreven wielen van de Apollo Lunar Rover bevatten spanningsgolfversnellingen in hun overbrenging. Ook werden de lieren die op Skylab werden gebruikt om de zonnepanelen in te zetten, aangedreven met behulp van spanninggolfversnellingen. Beide systemen zijn ontwikkeld door The Harmonic Drive Division van United Shoe Machinery Corp.

Op 1 januari 2006 is Harmonic Drive Technologies / Nabtesco van Peabody, MA en HD Systems of Hauppauge, NY samengevoegd tot een nieuwe joint venture, Harmonic Drive LLC. HD Systems, Inc. was een dochteronderneming van Harmonic Drive System, Inc. Kantoren worden onderhouden in Peabody, MA, Hauppauge, NY, San Jose, CA en Oak Park, IL. Harmonic Drive Systems, Inc., Japan heeft zijn hoofdkantoor in Tokio, met zijn primaire productielocatie in Hotaka, Japan. Harmonic Drive AG heeft haar Europese hoofdkantoor en productie in Limburg / Lahn, Duitsland.

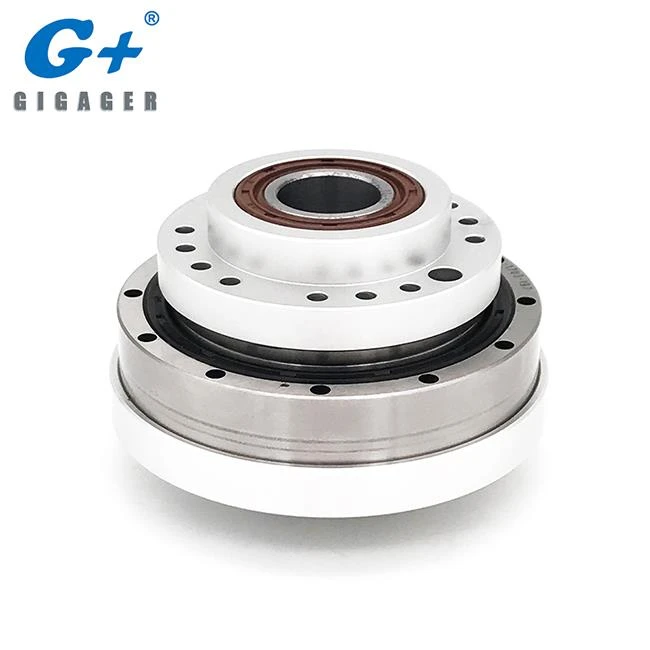

Robot Harmonic Drive Gearhead
